CI1306开发板套件说明¶

概述¶

CI1306开发板型号为：CI-D06GT01D开发板（以下简称开发板），其搭载启英泰伦CI1306语音识别芯片，搭配丰富的外围电路和模块，能够快速完成多种语音方案的开发。无论是语音唤醒、语音控制还是语音播报，开发板都能提供强大的支持，帮助开发者高效地实现其语音应用。

开发板主要资源说明¶

开发板包括以下资源：

如用户需要对开发板应用有更详细的了解，请参阅下方原理图文件：

☞开发板原理图资料

开发板配件¶

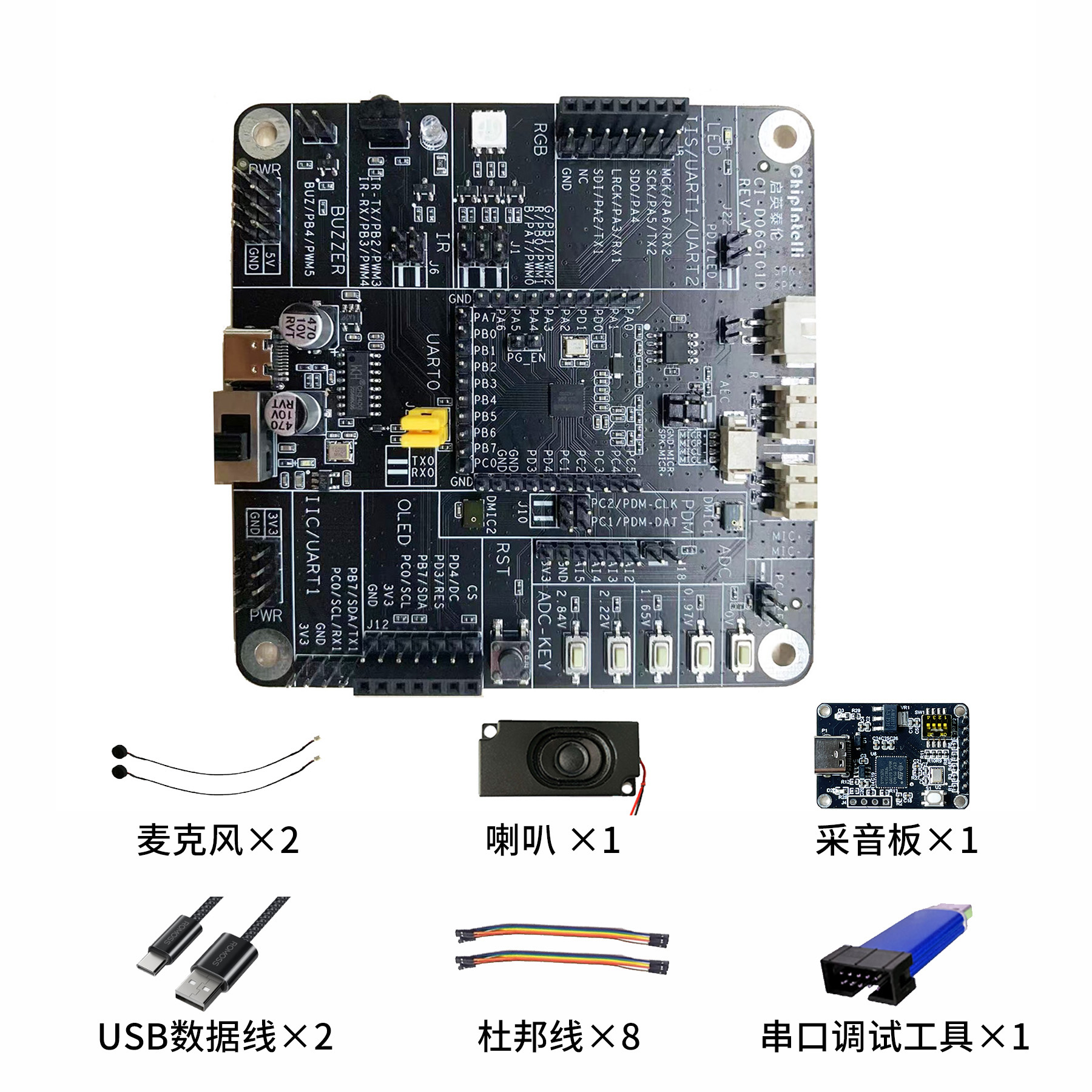

CI-D06GT01D的包装盒包含以下配件：

应用实例¶

CI-D06GT01D开发板套件，默认已经烧录了出厂固件，可实现标准的语音识别和唤醒。

将开发板按照如下方法连接，打开电源(靠近USB口为开)就可以听到标准固件的语音播报。

1. 把TYPE-C USB接入图3中标注4 USB接口；
2. 把两个麦克风连接到图3中标注1模拟麦克风接口；（注意麦克风正负极，麦克风红线代表正极，黑线代表负极，按丝印红线对MIC+、黑线对MIC-）；
3. 喇叭连接到图3中标注2喇叭接口；
4. 短接图3中标注3 UART0位置。

备注：开发板默认的标准固件使用的是双麦克风固件，因此连接时需要把两个麦克风都接上。¶

标准开发板的命令词与对应播报音¶

标准开发板出厂前已烧录标准程序，使用时需要先说唤醒词 “智能管家” ，听到播报 “你好” 后，再说其它命令词，当听到 “谢谢使用” 时，请重新说“智能管家”唤醒。

下表是我司一个标准固件对应的命令词： 注：有些命令词可能会根据具体需要删除或增加，恕不另行通知。

固件烧录¶

开发板套件按应用实例中所述的方法连接好后，按以下步骤进行烧录和测试：

1. TYPE-C线一端接到电脑的USB口，另一端接到开发板的USB口；

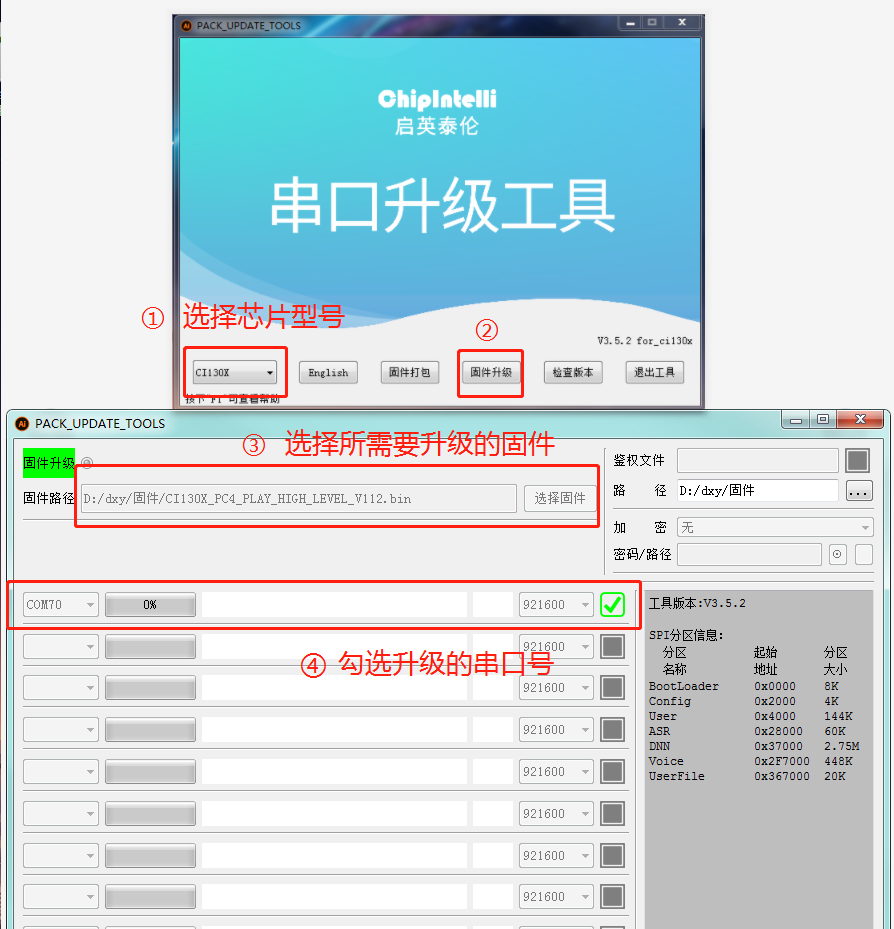

2. 打开固件烧录工具（该工具可以在SDK开发包中CI130X_SDK\tools目录找到PACK_UPDATE_TOOL.exe），根据芯片选择对应的型号，点击固件升级按钮，选择制作好的固件文件，并找到对应的电脑分配给USB转串口工具的串口端口号。准备工作就绪后，通过瞬间上电芯片进入编程模式，此时可下载固件。如果遇到USB转串口工具在电脑上无法识别，请在电脑装上相应的驱动。

1. 打开电源开关，当看到开发板上灯亮起后表示已通电，此时固件开始下载。
2. 等待固件下载完成后重新上电，上电后会听到“欢迎使用智能管家，您可以使用智能管家唤醒我” ，此时说“智能管家”时会听到开发板播报”你好”，代表标准固件已经下载完成，开发板已经正常工作；
3. 若有异常请联系我司技术人员获取支持。

应用注意事项¶

关于开发板SDK调试的方法，用户可以参阅文档 ☞《CI13XX系列芯片SDK》，该文档中有针对该开发板如何进行SDK调试的详细使用说明。
